描述
准备编译环境
编译 U-Boot 启动文件
基于 openEuler 内核编译内核镜像
- 编译内核代码
构建 boot 镜像
构建 rootfs 镜像
制作 openEuler 镜像

描述

本文档介绍如何构建适用于 Rockchip、Allwinner 以及 Phytium 开发板的 openEuler 镜像。

准备编译环境

系统要求
- 操作系统：openEuler
- 架构：AArch64

安装依赖包

dnf makecache
dnf install git wget make gcc bison dtc m4 flex bc openssl-devel tar dosfstools rsync parted dnf-plugins-core tar

创建工作目录

WORKDIR=$(pwd)/build
mkdir $WORKDIR
cd $WORKDIR

编译 U-Boot 启动文件

编译 RK3399 U-Boot

下载源码

cd $WORKDIR
git clone --branch v2020.10 https://github.com/u-boot/u-boot.git

获取 ARM-Trusted-Firmware

cd u-boot
wget -O bl31.elf https://github.com/rockchip-linux/rkbin/raw/master/bin/rk33/rk3399_bl31_v1.35.elf

编译 U-Boot

make ARCH=arm firefly-rk3399_defconfig
make ARCH=arm -j$(nproc)
make ARCH=arm u-boot.itb -j$(nproc)

收集编译结果

将生成的 idbloader.img 和 u-boot.itb 文件复制到工作目录。
```
cp idbloader.img $WORKDIR
cp idbloader.img $WORKDIR
cd $WORKDIR
```

编译 RK356x/RK3588 U-Boot

下载源码
- RK3566/RK3568 开发板：以 Firefly ROC-RK3566-PC 和 Firefly ROC-RK3568-PC-SE 为例，下载其官方提供的 U-Boot 源码：
```
cd $WORKDIR
git clone --branch rk356x/firefly-5.10 --depth=1 https://gitlab.com/firefly-linux/u-boot.git
```
- RK3588 开发板：以 Firefly ROC-RK3588S-PC 为例，下载其官方提供的 U-Boot 源码：
```
cd $WORKDIR
git clone --branch rk3588/firefly --depth=1 https://gitlab.com/firefly-linux/u-boot.git
```

下载 rkbin

cd $WORKDIR
git clone --depth=1 https://github.com/rockchip-linux/u-boot.git -o 7c35e21a8529b3758d1f051d1a5dc62aae934b2b --recursive --depth=1

编译 U-Boot
- RK3566/RK3568 开发板：以 Firefly ROC-RK3566-PC 和 Firefly ROC-RK3568-PC-SE 为例，使用其官方的 U-Boot 源码进行编译：
```
make ARCH=arm rk3568_defconfig
make ARCH=arm -j$(nproc)
```
  注意：这里 Firefly 的 U-Boot 源码中的 rk3568_defconfig U-Boot 配置文件中指定的 rk3568-evb.dts 仅保证可用于 Firefly 的 RK3566/RK3568 设备：

  https://gitlab.com/firefly-linux/u-boot/-/blob/rk356x/firefly-5.10/configs/rk3568_defconfig?ref_type=heads#L21
- RK3588 开发板：以 Firefly ROC-RK3588S-PC 为例，使用其官方的 U-Boot 源码进行编译：
```
make ARCH=arm rk3588_defconfig
make ARCH=arm -j$(nproc)
```
  注意：这里 Firefly 的 U-Boot 源码中的 rk3588_defconfig U-Boot 配置文件中指定的 rk3588-evb.dts 仅保证可用于 Firefly 的 RK3588 设备：

  https://gitlab.com/firefly-linux/u-boot/-/blob/rk3588/firefly/configs/rk3588_defconfig?ref_type=heads#L23

生成 idbloader.img

RK3566

tools/mkimage -n rk356x -T rksd -d ../rkbin/bin/rk35/rk3566_ddr_1056MHz_v1.23.bin:spl/u-boot-spl.bin idbloader.img

RK3568

tools/mkimage -n rk356x -T rksd -d ../rkbin/bin/rk35/rk3568_ddr_1560MHz_v1.23.bin:spl/u-boot-spl.bin idbloader.img

RK3588

tools/mkimage -n rk3588 -T rksd -d ../rkbin/bin/rk35/rk3588_ddr_lp4_2112MHz_lp5_2400MHz_v1.18.bin:spl/u-boot-spl.bin idbloader.img

输出如下：

Image Type:   Rockchip RK35 boot image
Init Data Size: 75776 bytes
Boot Data Size: 256000 bytes

生成 u-boot.itb

RK3566/RK3568

cp ../rkbin/bin/rk35/rk3568_bl31_v1.44.elf bl31.elf
arch/arm/mach-rockchip/make_fit_atf.sh u-boot.dtb > uboot.its

cp ../rkbin/bin/rk35/rk3568_bl32_v2.14.bin tee.bin
tools/mkimage -f uboot.its -E u-boot.itb

RK3588

cp ../rkbin/bin/rk35/rk3588_bl31_v1.47.elf bl31.elf
arch/arm/mach-rockchip/make_fit_atf.sh u-boot.dtb > uboot.its

cp ../rkbin/bin/rk35/rk3588_bl32_v1.17.bin tee.bin
tools/mkimage -f uboot.its -E u-boot.itb

输出如下：

FIT description: FIT Image with ATF/OP-TEE/U-Boot/MCU
Created:         Fri Nov  8 09:14:41 2024
 Image 0 (uboot)
  Description:  U-Boot
  Created:      Fri Nov  8 09:14:41 2024
  Type:         Standalone Program
  Compression:  uncompressed
  Data Size:    1357176 Bytes = 1325.37 KiB = 1.29 MiB
  Architecture: AArch64
  Load Address: 0x00200000
  Entry Point:  unavailable
  Hash algo:    sha256
  Hash value:   67813f7c0d6c6f429254565954b83d91fd00fdd36735c18833b2f892a74d7a2f
 Image 1 (atf-1)
  Description:  ARM Trusted Firmware
  Created:      Fri Nov  8 09:14:41 2024
  Type:         Firmware
  Compression:  uncompressed
  Data Size:    204860 Bytes = 200.06 KiB = 0.20 MiB
  Architecture: AArch64
  Load Address: 0x00040000
  Hash algo:    sha256
  Hash value:   6a4a192c104cc98c4b7e63ad0c6728b27b1af0a95fb9555b19faf55f8cf5871c
 Image 2 (atf-2)
  Description:  ARM Trusted Firmware
  Created:      Fri Nov  8 09:14:41 2024
  Type:         Firmware
  Compression:  uncompressed
  Data Size:    36864 Bytes = 36.00 KiB = 0.04 MiB
  Architecture: AArch64
  Load Address: 0xff100000
  Hash algo:    sha256
  Hash value:   70505bb764db81a665c8bba4953d804ed9eab580d5428888a4436121eff11c50
 Image 3 (atf-3)
  Description:  ARM Trusted Firmware
  Created:      Fri Nov  8 09:14:41 2024
  Type:         Firmware
  Compression:  uncompressed
  Data Size:    24576 Bytes = 24.00 KiB = 0.02 MiB
  Architecture: AArch64
  Load Address: 0x000f0000
  Hash algo:    sha256
  Hash value:   569ee96047e8ff069a6f89d1f62a530133c3e0afc74da4958519da2b51ec57d6
 Image 4 (optee)
  Description:  OP-TEE
  Created:      Fri Nov  8 09:14:41 2024
  Type:         Firmware
  Compression:  uncompressed
 Data Size:    465312 Bytes = 454.41 KiB = 0.44 MiB
  Architecture: AArch64
  Load Address: 0x08400000
  Hash algo:    sha256
  Hash value:   66e4b7a4cd05b86d45085ccc6f676d596c581d7e5c981c916c874abd0ebfad54
 Image 5 (fdt)
 Description:  U-Boot dtb
  Created:      Fri Nov  8 09:14:41 2024
  Type:         Flat Device Tree
  Compression:  uncompressed
  Data Size:    8867 Bytes = 8.66 KiB = 0.01 MiB
  Architecture: AArch64
  Hash algo:    sha256
  Hash value:   a434b1c4fe1fe989156b3b53572daa76e0342fbcf2503fd4807ad30f8da2ce71
 Default Configuration: 'conf'
 Configuration 0 (conf)
  Description:  rk3588-evb
  Kernel:       unavailable
  Firmware:     atf-1
  FDT:          fdt
  Loadables:    uboot
                atf-2
                atf-3
                optee

收集编译结果

将生成的 idbloader.img 和 u-boot.itb 文件复制到工作目录。
```
cp idbloader.img $WORKDIR
cp idbloader.img $WORKDIR
cd $WORKDIR
```

编译 H616/H618 U-Boot

下载源码

下载 Arm Trusted Firmware 源码

git clone --depth=1 https://github.com/ARM-software/arm-trusted-firmware.git -b lts-v2.10.26

下载 U-Boot 源码

U-Boot 版本参考 Sipeed 官方构建仓库使用的版本

git clone https://github.com/u-boot/u-boot.git
git checkout da2e3196e4dc28298b58a018ace07f85eecd1652

下载并应用 U-Boot 补丁

对于 LonganPi 3H，U-Boot 需要打补丁才能正常工作，OrangePi Zero 2 则不需要。

从以下位置下载补丁：

https://github.com/sipeed/LonganPi-3H-SDK/tree/main/uboot

将补丁放在与 u-boot 以及 arm-trusted-firmware 同一级的文件夹 u-boot-patch 文件夹中，使用以下命令来应用补丁：
```
cd u-boot
find ../u-boot-patch/ -name *.patch | sort | while read line
do
	git am < $line
done
```

编译 Arm Trusted Firmware

cd ..
cd arm-trusted-firmware

make PLAT=sun50i_h616 bl31
cp build/sun50i_h616/release/bl31.bin ../

此处的参数 PLAT=sun50i_h616 指定平台为 H616 以及 H618。

编译 U-Boot

应用 U-boot 配置

LonganPi 3H
```
make ARCH=arm64 longanpi_3h_defconfig
```

OrangePi Zero 2

make ARCH=arm64 orangepi_zero2_defconfig

编译 u-boot-sunxi-with-spl.bin

export BL31=$(pwd)/../bl31.bin
make ARCH=arm64 -j$(nproc)

收集编译结果

将生成的 idbloader.img 和 u-boot.itb 文件复制到工作目录。
```
cp u-boot-sunxi-with-spl.bin $WORKDIR
cd $WORKDIR
```

编译 A311D U-Boot

下载源码

下载 U-Boot 源码

git clone --depth=1 https://github.com/u-boot/u-boot.git -b v2025.10

下载 U-Boot 打包工具

git clone --depth=1 https://github.com/LibreELEC/amlogic-boot-fip.git

编译 U-Boot

配置 U-Boot

cd u-boot
make ARCH=arm khadas-vim3_defconfig

如果需要自定义 U-Boot 功能

make ARCH=arm menuconfig

编译 U-Boot
```
make ARCH=arm -j$(nproc)
```

运行 U-Boot 打包脚本

如果是 aarch64 架构的构建主机，运行之前需要安装 qemu-user 软件包：

Debian/Ubuntu 安装命令如下；
```
sudo apt-get install qemu-user
```
openEuler 25.09 安装命令如下：
```
sudo dnf install qemu-user
```

其他 openEuler 版本安装命令如下：

wget https://repo.openeuler.openatom.cn/openEuler-25.09/everything/aarch64/Packages/qemu-user-8.2.0-47.oe2509.aarch64.rpm
wget https://repo.openeuler.openatom.cn/openEuler-25.09/everything/aarch64/Packages/qemu-user-binfmt-8.2.0-47.oe2509.aarch64.rpm
rpm -ivh qemu-user-8.2.0-47.oe2509.aarch64.rpm
rpm -ivh qemu-user-binfmt-8.2.0-47.oe2509.aarch64.rpm

U-Boot 编译完成后，运行以下命令来打包 U-Boot

cd ../amlogic-boot-fip
mkdir ../output

./build-fip.sh khadas-vim3 ../u-boot/u-boot.bin ../output

运行以上命令后，输出如下：

make: Entering directory '/home/chainsx/amlogic-boot-fip/khadas-vim3'
./blx_fix.sh bl2.bin /tmp/tmp.pHimpYgceC/zero_tmp /tmp/tmp.pHimpYgceC/bl2_zero.bin acs.bin /tmp/tmp.pHimpYgceC/bl21_zero.bin /tmp/tmp.pHimpYgceC/bl2_new.bin bl2
4224+0 records in
4224+0 records out
4224 bytes (4.2 kB, 4.1 KiB) copied, 0.003218 s, 1.3 MB/s
2384+0 records in
2384+0 records out
2384 bytes (2.4 kB, 2.3 KiB) copied, 0.00177716 s, 1.3 MB/s
qemu-x86_64 -L /usr/x86_64-linux-gnu/ ./aml_encrypt_g12b --bl2sig --input /tmp/tmp.pHimpYgceC/bl2_new.bin --output /tmp/tmp.pHimpYgceC/bl2.n.bin.sig
./blx_fix.sh bl30.bin /tmp/tmp.pHimpYgceC/zero_tmp /tmp/tmp.pHimpYgceC/bl30_zero.bin bl301.bin /tmp/tmp.pHimpYgceC/bl301_zero.bin /tmp/tmp.pHimpYgceC/bl30_new.bin bl30
48+0 records in
48+0 records out
48 bytes copied, 0.00014908 s, 322 kB/s
4982+0 records in
4982+0 records out
4982 bytes (5.0 kB, 4.9 KiB) copied, 0.00365048 s, 1.4 MB/s
qemu-x86_64 -L /usr/x86_64-linux-gnu/ ./aml_encrypt_g12b --bl30sig --input /tmp/tmp.pHimpYgceC/bl30_new.bin --output /tmp/tmp.pHimpYgceC/bl30_new.bin.g12a.enc --level v3
emu-x86_64 -L /usr/x86_64-linux-gnu/ ./aml_encrypt_g12b --bl3sig --input /tmp/tmp.pHimpYgceC/bl30_new.bin.g12a.enc --output /tmp/tmp.pHimpYgceC/bl30_new.bin.enc --level v3 --type bl30
qemu-x86_64 -L /usr/x86_64-linux-gnu/ ./aml_encrypt_g12b --bl3sig --input bl31.img --output /tmp/tmp.pHimpYgceC/bl31.img.enc --level v3 --type bl31
qemu-x86_64 -L /usr/x86_64-linux-gnu/ ./aml_encrypt_g12b --bl3sig --input /home/chainsx/u-boot/u-boot.bin --output /tmp/tmp.pHimpYgceC/bl33.bin.enc --level v3 --type bl33
if [ -e lpddr3_1d.fw ] ; then \
        qemu-x86_64 -L /usr/x86_64-linux-gnu/ ./aml_encrypt_g12b --bootmk --output /home/chainsx/output/u-boot.bin --level v3 \
                   --bl2 /tmp/tmp.pHimpYgceC/bl2.n.bin.sig --bl30 /tmp/tmp.pHimpYgceC/bl30_new.bin.enc \
                   --bl31 /tmp/tmp.pHimpYgceC/bl31.img.enc --bl33 /tmp/tmp.pHimpYgceC/bl33.bin.enc \
                   --ddrfw1 ddr4_1d.fw --ddrfw2 ddr4_2d.fw --ddrfw3 ddr3_1d.fw \
                   --ddrfw4 piei.fw --ddrfw5 lpddr4_1d.fw --ddrfw6 lpddr4_2d.fw \
                   --ddrfw7 diag_lpddr4.fw --ddrfw8 aml_ddr.fw --ddrfw9 lpddr3_1d.fw ;\
else \
        qemu-x86_64 -L /usr/x86_64-linux-gnu/ ./aml_encrypt_g12b --bootmk --output /home/chainsx/output/u-boot.bin --level v3 \
                   --bl2 /tmp/tmp.pHimpYgceC/bl2.n.bin.sig --bl30 /tmp/tmp.pHimpYgceC/bl30_new.bin.enc \
                   --bl31 /tmp/tmp.pHimpYgceC/bl31.img.enc --bl33 /tmp/tmp.pHimpYgceC/bl33.bin.enc \
                   --ddrfw1 ddr4_1d.fw --ddrfw2 ddr4_2d.fw --ddrfw3 ddr3_1d.fw \
                   --ddrfw4 piei.fw --ddrfw5 lpddr4_1d.fw --ddrfw6 lpddr4_2d.fw \
                   --ddrfw7 diag_lpddr4.fw --ddrfw8 aml_ddr.fw ;\
fi
make: Leaving directory '/home/chainsx/amlogic-boot-fip/khadas-vim3'

收集编译结果

将生成的 u-boot.bin.sd.bin 文件复制到工作目录。
```
cp ../output/u-boot.bin.sd.bin $WORKDIR
cd $WORKDIR
```

PhytiumPi U-Boot

PhytiumPi U-Boot 不开源，所使用的预编译二进制文件来自于 飞腾嵌入式软件部 开源仓库：https://atomgit.com/phytium_embedded/phytium-rogue-umlibs/tree/develop/phyuboot

基于 openEuler 内核编译内核镜像

编译内核代码

下载源码

cd $WORKDIR
git clone --branch openEuler-20.03-LTS https://atomgit.com/openeuler/rockchip-kernel.git

编译内核，生成内核映像文件 Image 和设备树文件

cd rockchip-kernel
make O=test firefly_linux_defconfig
make O=test Image
make O=test dtbs

收集编译结果

将编译生成的内核映像文件 Image 和设备树文件复制到工作目录。

cp test/arch/arm64/boot/Image $WORKDIR/kernel8.img
cp test/arch/arm64/boot/dts/rockchip/firefly-rk3399.dtb $WORKDIR

构建 boot 镜像

创建 boot 工作目录
```
cd $WORKDIR
mkdir -p boot/extlinux
```

设置内核启动项

将以下内容写进 boot/extlinux/extlinux.conf

label openEuler
kernel /kernel8.img
fdt /firefly-rk3399.dtb
append  earlyprintk console=ttyS2,1500000 rw root=/dev/mmcblk1p5 rootfstype=ext4 init=/sbin/init rootwait"

内核映像文件和设备树文件放入 boot 目录

cp $WORKDIR/kernel8.img boot
cp $WORKDIR/firefly-rk3399.dtb boot

构建 boot 镜像
1. 创建空镜像

  dd if=/dev/zero of=boot.img bs=1M count=32
2. 格式化为 fat 文件格式

  sudo mkfs.fat boot.img
3. 创建临时目录

  mkdir tmp
4. 将 boot.img 挂载到临时目录

  sudo mount boot.img tmp/
5. 填充镜像内容

  cp -r boot/* tmp/
6. 取消挂载 boot.img

  umount tmp

构建 rootfs 镜像

创建 RPM 数据库

cd $WORKDIR
mkdir rootfs
mkdir -p rootfs/var/lib/rpm
rpm --root  $WORKDIR/rootfs/ --initdb

下载安装 openEuler 发布包

rpm -ivh --nodeps --root $WORKDIR/rootfs/ http://repo.openeuler.org/openEuler-20.03-LTS/everything/aarch64/Packages/openEuler-release-20.03LTS-33.oe1.aarch64.rpm

执行此操作会在/root/rootfs下生成3个文件夹，如下：

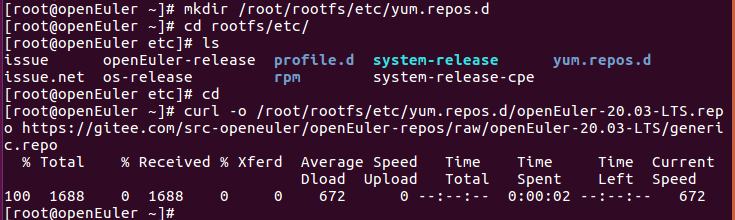

添加 yum 源

mkdir $WORKDIR/rootfs/etc/yum.repos.d`
curl -o $WORKDIR/rootfs/etc/yum.repos.d/openEuler-20.03-LTS.repo https://raw.atomgit.com/src-openeuler/openEuler-repos/raw/openEuler-20.03-LTS/generic.repo

安装 dnf

dnf --installroot=$WORKDIR/rootfs/ install dnf --nogpgcheck -y

安装必要软件

dnf --installroot=$WORKDIR/rootfs/ makecache
dnf --installroot=$WORKDIR/rootfs/ install -y alsa-utils wpa_supplicant vim net-tools iproute iputils NetworkManager openssh-server passwd hostname ntp bluez pulseaudio-module-bluetooth

添加配置文件

设置 DNS

cp -L /etc/resolv.conf ${WORKDIR}/rootfs/etc/resolv.conf
vim $WORKDIR/rootfs/etc/resolv.conf

添加内容：

nameserver 8.8.8.8
nameserver 114.114.114.114

设置 IP 自动获取

mkdir $WORKDIR/rootfs/etc/sysconfig/network-scripts
vim $WORKDIR/rootfs/etc/sysconfig/network-scripts/ifup-eth0

内容：

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=dhcp
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=eth0
UUID=851a6f36-e65c-3a43-8f4a-78fd0fc09dc9
ONBOOT=yes
AUTOCONNECT_PRIORITY=-999
DEVICE=eth0

拷贝 wifi 配置文件，蓝牙启动文件

拷贝文件 :

mkdir  $WORKDIR/rootfs/system
cp -r $WORKDIR/wireless/system/*    $WORKDIR/rootfs/system/
cp   $WORKDIR/wireless/rcS.sh    $WORKDIR/rootfs/etc/profile.d/
cp   $WORKDIR/wireless/enable_bt    $WORKDIR/rootfs/usr/bin/
chmod +x  $WORKDIR/rootfs/usr/bin/enable_bt  $WORKDIR/rootfs/etc/profile.d/rcS.sh

设置 NTP 服务器

sed -i 's/#NTP=/NTP=0.cn.pool.ntp.org/g' $WORKDIR/rootfs/etc/systemd/timesyncd.conf
sed -i 's/#FallbackNTP=/FallbackNTP=1.asia.pool.ntp.org 2.asia.pool.ntp.org/g' $WORKDIR/rootfs/etc/systemd/timesyncd.conf

添加第一次开机扩容脚本

在 $WORKDIR/rootfs/etc/rc.d/init.d/expand-rootfs.sh 写入以下内容：

echo "#!/bin/bash
# chkconfig: - 99 10
# description: expand rootfs

ROOT_PART="$(findmnt / -o source -n)"  # /dev/mmcblk1p5
ROOT_DEV="/dev/$(lsblk -no pkname "$ROOT_PART")"  # /dev/mmcblk1
PART_NUM="$(echo "$ROOT_PART" | grep -o "[[:digit:]]*$")"  # 5

cat << EOF | gdisk $ROOT_DEV
p
w
Y
Y
EOF

parted -s $ROOT_DEV -- resizepart $PART_NUM 100%
resize2fs $ROOT_PART

ln -s /system/etc/firmware /etc/firmware

if [ -f /etc/rc.d/init.d/expand-rootfs.sh ];then rm /etc/rc.d/init.d/expand-rootfs.sh; fi" >> ${WORKDIR}/rootfs/etc/rc.d/init.d/expand-rootfs.sh

设置可执行权限：

`chmod +x $WORKDIR/rootfs/etc/rc.d/init.d/expand-rootfs.sh`

rootfs 设置

挂载必要的路径

mount --bind /dev $WORKDIR/rootfs/dev
mount -t proc /proc $WORKDIR/rootfs/proc
mount -t sysfs /sys $WORKDIR/rootfs/sys

run chroot

chroot $WORKDIR/rootfs /bin/bash
设置 root 密码

passwd root

输入要设置的 root 密码。
设置主机名

echo openEuler > /etc/hostname
设置默认时区为东八区

ln -s /usr/share/zoneinfo/Asia/Shanghai /etc/localtime

设置第一次开机扩容脚本，然后退出

chkconfig --add expand-rootfs.sh
chkconfig expand-rootfs.sh on
exit

取消临时挂载的目录

umount -l $WORKDIR/rootfs/dev
umount -l $WORKDIR/rootfs/proc
umount -l $WORKDIR/rootfs/sys

制作镜像
1. dd 创建镜像：

  dd if=/dev/zero of=rootfs.img bs=1M count=3000
2. 格式化镜像：

  mkfs.ext4 rootfs.img
3. 创建挂载目录
```
mkdir rootfsimg
```
4. 挂载镜像
```
mount rootfs.img rootfsimg/
```
5. rootfs 拷贝到挂载目录
```
cp -rfp rootfs/* rootfsimg/
```
6. 卸载镜像

  umount rootfsimg/
7. 修复文件系统
```
e2fsck -p -f rootfs.img
resize2fs -M rootfs.img
```

制作 openEuler 镜像

基于以上章节生成的文件，制作用于刷写到 SD 卡的 openEuler 镜像。

创建镜像

创建空镜像

cd $WORKDIR
dd if=/dev/zero of=openeuler.img bs=1MiB count=3072 status=progress && sync

注意：这里创建了一个大小为3G的文件，可以根据实际情况适当调整。

镜像分区

创建分区表

Rockchip 或 Phytium 开发板：使用 GPT 分区表

parted openeuler.img mktable gpt
Allwinner 开发板：使用 MBR(MS-DOS) 分区表

parted openeuler.img mktable msdos

镜像分区

执行 fdisk openeuler.img 后，根据提示依次输入：

输入 p，查看分区信息，可以看到当前无分区。
输入 n，创建 boot 分区。
输入 p 或直接按 Enter，创建 Primary 类型的分区。
输入 1 或直接按 Enter，创建序号为 1 的分区。
输入 32768，输入第一个分区的起始扇区号。
输入 262143，输入第一个分区的末尾扇区号。
输入 p，查看当前分区情况，可以看到当前有 1 个分区。
输入 n，创建 root 分区。
输入 p 或直接按 Enter，创建 Primary 类型的分区。
输入 2 或直接按 Enter，创建序号为 2 的分区。
输入 262144，输入第二个分区的起始扇区号。
按 Enter，输入第二个分区的末尾扇区号，使用最后一个扇区号作为第二个分区的末尾扇区号。
输入 p，查看当前分区情况，可以看到当前有 2 个分区。
输入 w，写入并退出。

设置 boot 分区为可启动

parted openeuler -s set 1 boot on

使用 losetup 将磁盘镜像文件虚拟成块设备

losetup -f --show openeuler.img

例如，显示结果为 /dev/loop0。

使用 kpartx 创建分区表 /dev/loop0 的设备映射

kpartx -va /dev/loop0

得到结果将 /dev/loop0 两个分区挂载了:

add map loop0p1 ...
add map loop0p2 ...

运行 ls /dev/mapper/loop0p* 可以显示 openeuler.img 的两个分区：

/dev/mapper/loop0p1 /dev/mapper/loop0p2

写入 U-Boot

Rockchip 开发板

写入 idbloader.img

dd if=idbloader.img of=/dev/loop0 seek=64
写入 u-boot.itb

dd if=u-boot.itb of=/dev/loop0 seek=16384

Allwinner 开发板

写入 u-boot-sunxi-with-spl.bin

dd if=u-boot-sunxi-with-spl.bin of=/dev/loop0 seek=8k

Amlogic 开发板

写入 u-boot.bin.sd.bin

dd if=u-boot.bin.sd.bin of=/dev/loop0 bs=1 count=442
dd if=u-boot.bin.sd.bin of=/dev/loop0 bs=512 skip=1 seek=1

Phytium 开发板

因为 fip-all-sd-boot.bin 自带分区表，写入会破坏以上步骤创建的分区表，所以需要备份分区表

sfdisk --dump /dev/loop0 > part.txt
写入 fip-all-sd-boot.bin

dd if=fip-all-sd-boot.bin of=/dev/loop0
恢复分区表

sfdisk --no-reread /dev/loop0 < part.txt

格式化分区

格式化 boot 分区

mkfs.vfat -n boot /dev/mapper/loop0p1
格式化 root 分区

mkfs.ext4 /dev/mapper/loop0p2

创建要挂载的根目录和 boot 分区路径

mkdir $WORKDIR/rootp $WORKDIR/bootp

挂载根目录和 boot 分区

mount -t vfat -o uid=root,gid=root,umask=0000 /dev/mapper/loop0p1 $WORKDIR/bootp/

mount -t ext4 /dev/mapper/loop0p2 $WORKDIR/rootp/

获取生成的 img 镜像的 blkid

执行命令 blkid 得到两个分区的 UUID，例如：

...
/dev/mapper/loop0p1: SEC_TYPE="msdos" LABEL="boot" UUID="2785-C7C3" TYPE="vfat" PARTUUID="e0a091bd-04"
/dev/mapper/loop0p2: UUID="67b5fc1c-9cd3-4884-968c-4ca35e5ae154" TYPE="ext4" PARTUUID="e0a091bd-05"

修改 fstab

vim $WORKDIR/rootfs/etc/fstab

内容：

UUID=67b5fc1c-9cd3-4884-968c-4ca35e5ae154  / ext4    defaults,noatime 0 0
UUID=2785-C7C3  /boot vfat    defaults,noatime 0 0

rootfs 拷贝到镜像

rsync -avHAXq $WORKDIR/rootfs/* $WORKDIR/rootp

boot 引导拷贝到镜像

cp -r $WORKDIR/boot/* $WORKDIR/bootp

卸载镜像

同步到盘

sync

卸载

umount $WORKDIR/root

umount $WORKDIR/boot

卸载镜像文件虚拟的块设备

kpartx -d /dev/loop0

losetup -d /dev/loop0

这样，最终就生成了需要的 openeuler.img 镜像文件。

之后就可以使用生成镜像刷写 SD 卡并使用 openEuler 了。

27 KiB Raw Permalink Blame History Unescape Escape

描述

准备编译环境

编译 U-Boot 启动文件

编译 RK3399 U-Boot

编译 RK356x/RK3588 U-Boot

编译 H616/H618 U-Boot

编译 A311D U-Boot

PhytiumPi U-Boot

基于 openEuler 内核编译内核镜像

编译内核代码

构建 boot 镜像

构建 rootfs 镜像

创建 RPM 数据库

下载安装 openEuler 发布包

添加 yum 源

安装 dnf

安装必要软件

添加配置文件

rootfs 设置

制作 openEuler 镜像

创建镜像

创建空镜像

镜像分区

创建分区表

镜像分区

设置 boot 分区为可启动

使用 losetup 将磁盘镜像文件虚拟成块设备

使用 kpartx 创建分区表 /dev/loop0 的设备映射

写入 U-Boot

Rockchip 开发板

Allwinner 开发板

Amlogic 开发板

Phytium 开发板

格式化分区

创建要挂载的根目录和 boot 分区路径

挂载根目录和 boot 分区

获取生成的 img 镜像的 blkid

修改 fstab

rootfs 拷贝到镜像

boot 引导拷贝到镜像

卸载镜像

同步到盘

卸载

卸载镜像文件虚拟的块设备

27 KiB

Raw Permalink Blame History
