描述

本文档以 Firefly ROC-RK3588S-PC 开发板刷写镜像为例，介绍了如何在 Rockchip 平台上将 openEuler 安装到 EMMC。

使用 Windows 刷写

使用打包后的 EMMC 刷写文件

本方法仅适用于 RK3399。
生成的刷写文件压缩包为 build 下的 openEuler-VERSION-BOARD-RELEASE.tar.gz，将其解压。
下载 RKDevTool 工具。
进入 Loader 模式
1. 使用 Type-C data cable 连接好开发板和主机。
2. 使开发板进入 Loader 模式。
  - 按住开发板上的 RECOVERY （恢复）键并保持
  - 短按一下 RESET（复位）键
  - 大约两秒钟后，松开 RECOVERY 键

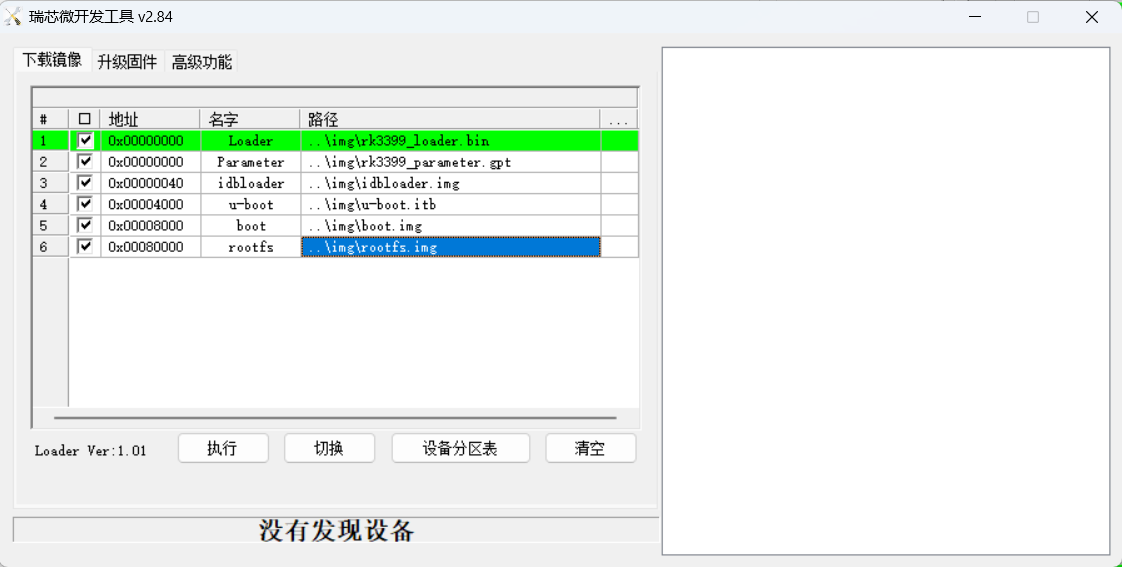

切换至下载镜像页，勾选需要烧录的分区，可以多选。
确保映像文件的路径和刷入地址正确，点击路径右边的空白表格单元格选择对应的文件。

以 boot.img 文件为例，起始偏移地址对应分区表配置文件 rk3399_parameter.gpt 中的 0x00078000@0x00008000(boot:bootable)，含义为：起始地址为 0x00008000，大小为 0x00078000 的分区，分区名为 boot，可启动。
点击执行按钮开始升级，升级结束后开发板会自动重启。

使用压缩后的 RAW 原始镜像

本方法适用于 Rk3399/RK356X/RK3576/RK3588。
刷写所需要的文件：
1. 生成的刷写文件压缩包为 build 下或项目主页发布的的压缩后的 RAW 原始镜像（需要解压）：openEuler-VERSION-BOARD-RELEASE.img.xz。
2. 项目主页 scripts/bin 目录下提供的：
  - 如果是 RK3399，使用 rk3399_loader.bin
  - 如果是 RK3588，使用 rk3588_loader.bin
下载版本不小于 2.92 的 RKDevTool 工具。
进入 Maskrom 模式
1. 使用 Type-C data cable 连接好开发板和主机。
2. 使开发板进入 Maskrom 模式。
  1. 如果开发板有 Maskrom 按键。
    - 按住开发板上的 Maskrom 键并保持；
    - 插上电源线；
    - 在 RKDevTool 显示“发现一个 MASKROM 设备后”，松开 Maskrom 键。
  2. 如果开发板没有 Maskrom 按键（例如 Firefly-RK3399）。
    - 开发板开机，登录到开发板后，清除 EMMC 上的引导程序，此时开发板会自动进入 maskrom 模式。
```
dd if=/dev/zero of=/dev/mmcblk0 bs=1M count=8
reboot
```
切换至下载镜像页，勾选需要烧录的分区，可以多选。

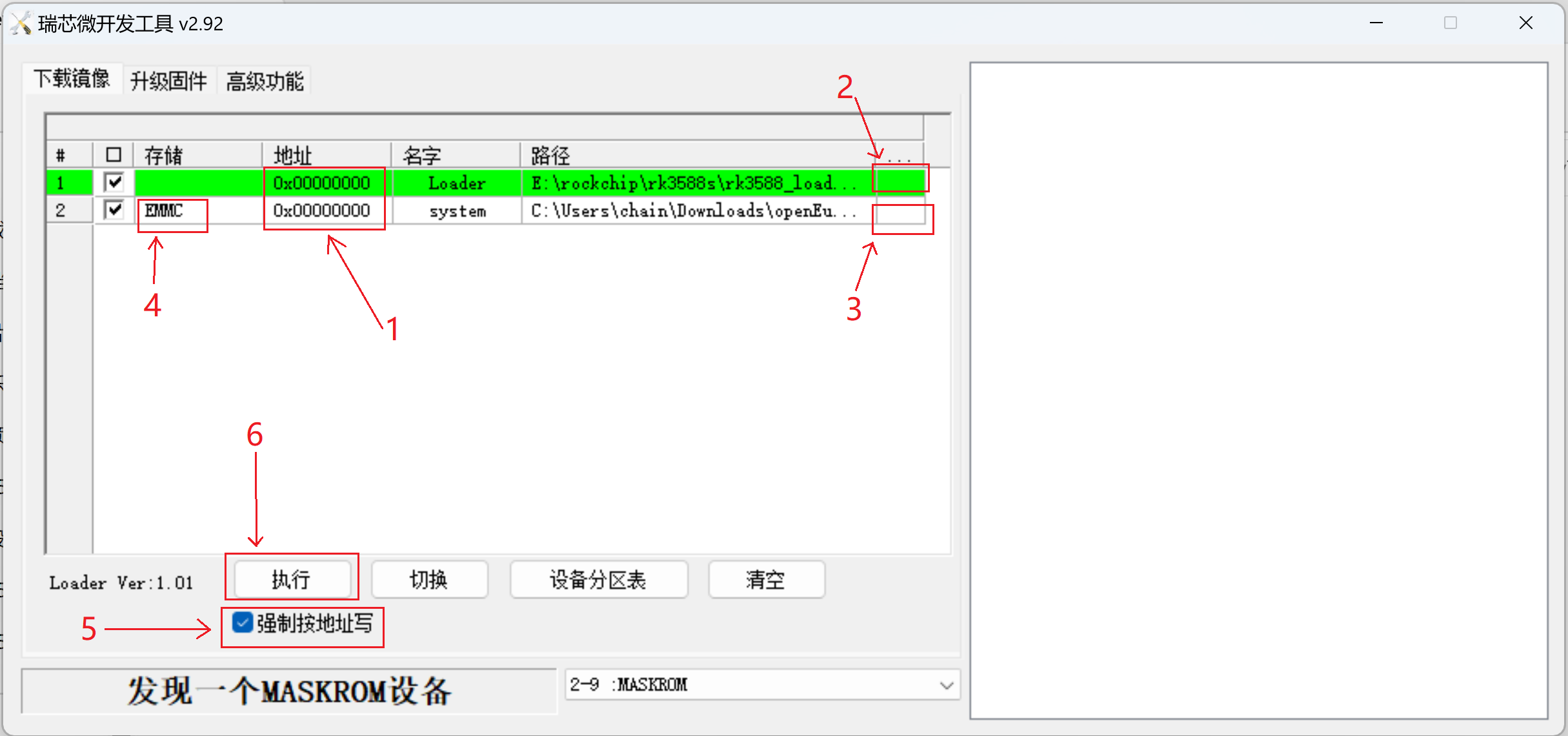

按照图片顺序进行操作：
1. 两者地址都为 0x00000000，确保刷入地址正确。
2. 点击路径右边的空白表格单元格选择：
  - 如果是 RK3399，选择 rk3399_loader.bin
  - 如果是 RK3566/RK3568，选择 rk356x_loader.bin
  - 如果是 RK3576，选择 rk3576_loader.bin
  - 如果是 RK3588，选择 rk3588_loader.bin
3. 点击路径右边的空白表格单元格选择 openEuler-VERSION-BOARD-RELEASE.img。
4. 双击 system 项目的“储存”栏，选择储存为 EMMC。
5. 勾选“强制按地址写”。
6. 点击执行，开始刷写。

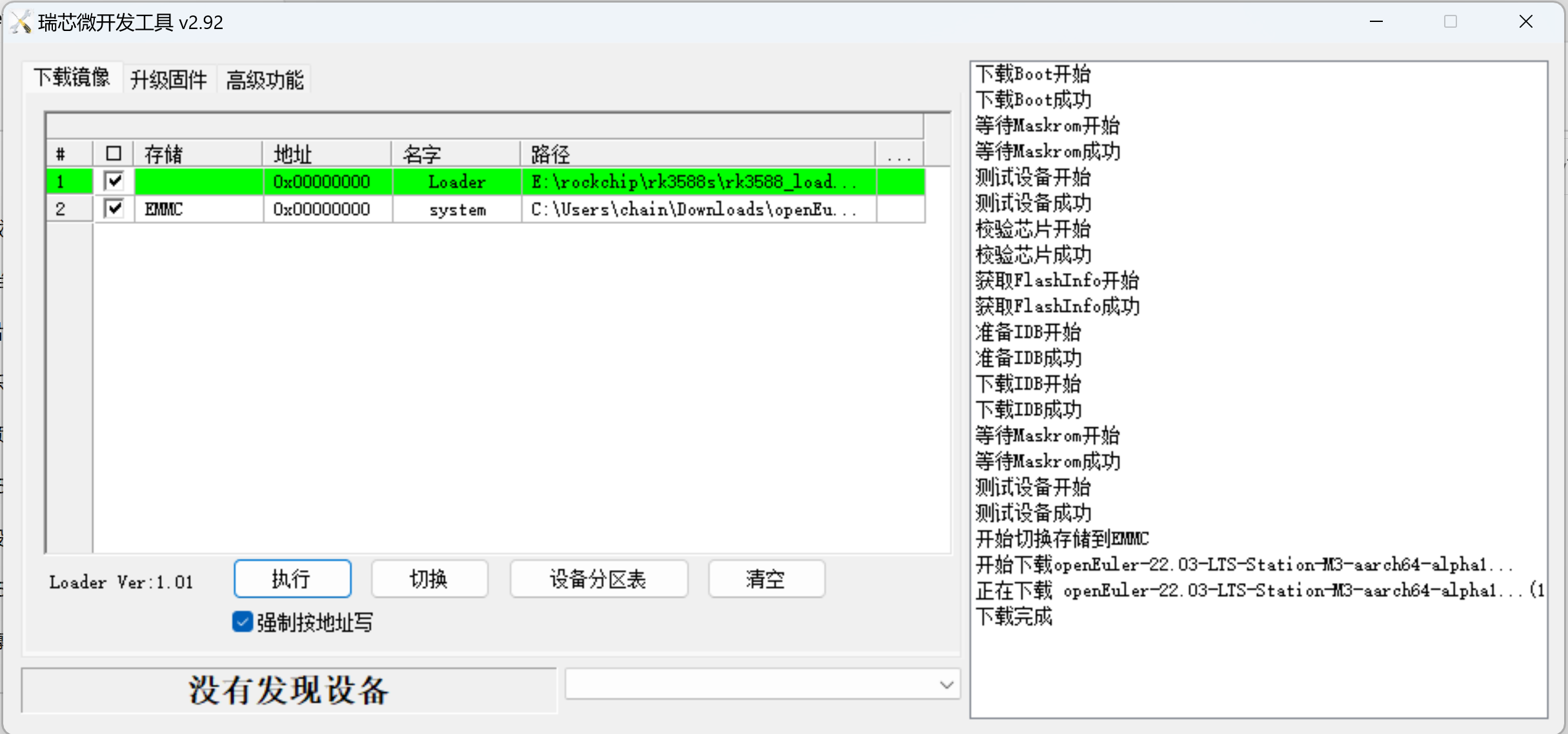

刷写成功界面如下，刷写结束后开发板会自动重启。

使用 Linux/MacOS 刷写

编译安装 rkdeveloptool ，具体可以参考 Rockchip 官方 wiki - rkdeveloptool；MacOS 需要安装 Xcode 命令行工具 以及 homebrew 环境。
1. 下载源码

  git clone https://github.com/rockchip-linux/rkdeveloptool.git
2. 编译安装

  cd rkdeveloptool

  autoreconf -i

  ./configure

  make

  make install
设备进入 MASKROM 模式：
1. 如果是 Firefly-RK3399，开发板开机后，登录到开发板，需要清除 EMMC 上的引导程序，断电重启后开发板会自动进入 maskrom 模式
```
dd if=/dev/zero of=/dev/mmcblk0 bs=1M count=8
reboot
```
1. 如果是自带 MASKROM 按键的开发板，按下 MASKROM 按键，然后连接电脑，接上电源后，开发板会进入 MASKROM 模式。
使用 Type-C data cable 连接好开发板和主机，使用 lsusb 命令看到以下信息即为成功进入 Maskrom Mode

RK3399 显示如下
刷写 openEuler 到 EMMC:
1. 如果使用打包后的 EMMC 刷写文件

  生成的刷写文件压缩包为 build 下的 openEuler-VERSION-BOARD-RELEASE.tar.gz，将其解压，刷写过程如下：

  下载 loader 文件来初始化设备：
```
rkdeveloptool db rk3399_loader.bin
```
  应用分区表配置文件：
```
rkdeveloptool gpt rk3399_parameter.gpt
```
  刷入 idbloader 到 EMMC 起始偏移地址为 0x40（块大小为 512 的第 64 个块）的地方：
```
rkdeveloptool wl 0x40 idbloader.img
```
  刷入 u-boot 到 EMMC 起始偏移地址为 0x4000（块大小为 512 的第 16384 个块）的地方：
```
rkdeveloptool wl 0x4000 u-boot.itb
```
  刷入 boot.img，起始偏移地址对应分区表配置文件 rk3399_parameter.gpt 中的 0x00078000@0x00008000(boot:bootable)，含义为：起始地址为 0x00008000，大小为 0x00078000 的分区，分区名为 boot，可启动。
```
rkdeveloptool wl 0x8000 boot.img
```
  刷入 rootfs.img，起始地址参考上文描述。
```
rkdeveloptool wl 0x80000 rootfs.img
```
  然后重启设备
```
rkdeveloptool rd
```
2. 如果使用压缩后的 RAW 原始镜像

  生成的刷写文件压缩包为 build 下或项目主页发布的的压缩后的 RAW 原始镜像（需要解压）：openEuler-VERSION-BOARD-RELEASE.img.xz，将其解压，刷写过程如下：

  下载 loader 文件来初始化设备：
```
rkdeveloptool db loader.bin
```
  其中，loader.bin 需要按照以下情况进行替换：
  - 如果是 RK3399，替换为 rk3399_loader.bin
  - 如果是 RK3566/RK3568，替换为 rk356x_loader.bin
  - 如果是 RK3576，替换为 rk3576_loader.bin
  - 如果是 RK3588，替换为 rk3588_loader.bin
  刷写 RAW 原始镜像到 EMMC：
```
rkdeveloptool wl 0  openEuler-VERSION-BOARD-RELEASE.img
```
  这里的 openEuler-VERSION-BOARD-RELEASE.img 需要替换为实际的镜像名称

  重启设备
```
rkdeveloptool rd
```

使用 SD 镜像启动后进入系统刷写

确保能使用 SD 镜像成功启动并进入系统，此处不限系统，例如 Firefly/Radxa 提供的官方 Debian/Ubuntu 系统。
准备好项目主页提供或者根据项目脚本生成的压缩后的 SD 卡启动文件。
使用 lsblk 查找并确认 EMMC 盘符，使用 SD 镜像启动后的 EMMC 盘符通常同时符合以下两个特点：
1. 盘符以 mmcblk 开头。
2. 未被挂载为根目录和 /boot 目录。
刷写系统。（在 Firefly ROC-RK3588S-PC 和 Firefly ITX-RK3588 上，EMMC 盘符为 mmcblk0，此处以 mmcblk0为例）

xzcat openEuler-VERSION-BOARD-ARCH-RELEASE.img.xz | dd of=/dev/mmcblk0 status=progress
关机后取下 SD 卡，然后再启动开发板即可。
